在使用CATIA三维设计时,经常会画一些草图,如果掌握了一些技巧,草图的绘制就会轻松了许多。比如如何使用3D投影功能,3D投影功能就是在草图绘制时,把不在草图面的其他元素垂直投影到草图上,进而得到草图。

方法/步骤:

1.首先打开CATIA V5软件,为了演示,这里绘制了一个简单的三维模型,我们将圆柱体的边缘部分(圆形)投影到底部圆盘的下表面上。

projection 3d教程(projection 3d ok模糊)

2.接下来选择圆盘下表面作为草图编辑面,首先选中圆盘下表面,然后点击草图绘制按钮。

projection 3d教程(projection 3d ok模糊)

3. 进入到草图编辑页面后,接下来选择投影3D元素的快捷按钮,如下图所示,点击该按钮,可以将任何不在草图编辑页面上的3D轮廓投影到草图编辑页面上。

projection 3d教程(projection 3d ok模糊)

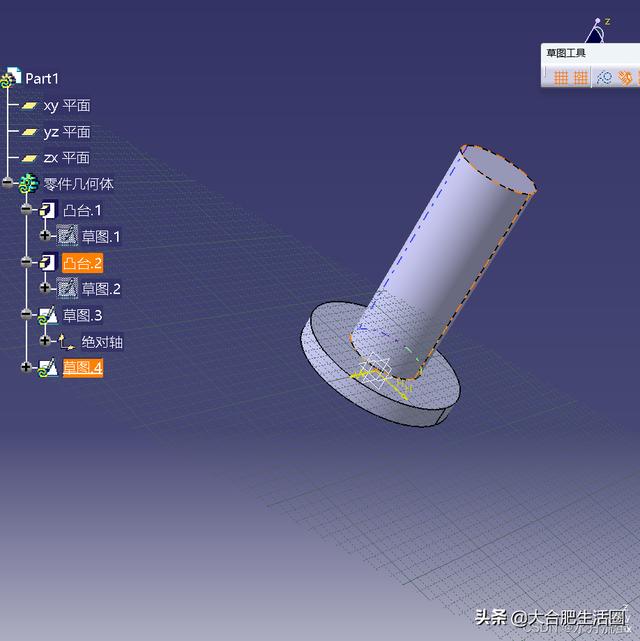

4.我们通过按住鼠标中键和鼠标右键不放,拖动鼠标,使草图编辑画面有个倾斜角度,然后选择圆柱体上表面轮廓,这时会发现突然多出一个圆出来。

projection 3d教程(projection 3d ok模糊)

projection 3d教程(projection 3d ok模糊)

5. 同样通过按住鼠标中键和鼠标右键不放,拖动鼠标,使圆盘底部画面朝向自己,便可看出来,在草图编辑面出现了圆柱体边缘轮廓了。

projection 3d教程(projection 3d ok模糊)

6.如果我们试着先选中圆柱体的柱体表面,再选择投影3D元素,这时应该是怎样的呢,会不会出现圆呢

projection 3d教程(projection 3d ok模糊)

7.这时会发现在草图编辑面出现了圆柱体边缘轮廓了。

projection 3d教程(projection 3d ok模糊)

?

?
